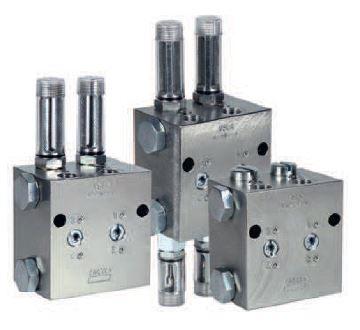

Распределитель MET.DEV. VSL 1-KR-A

Распределитель для системы смазки VSL

Надёжные устройства дозирования VSL из оцинкованной стали предназначены для двухмагистральных систем с давлением до 400 бар (5800 фунтов/дюйм²). Число выходов на этих устрой-
ствах дозирования достигает восьми, и каждая пара выходов оснащается индикаторным штифтом для визуального мониторинга.
Устройства дозирования VSL также комплектуются не подверженными износу бесконтактными переключателями или поршневыми
датчиками для электрического мониторинга.
К дополнительным характеристикам относится устойчивый к коррозии материал.
Технические характеристики и преимущества
• Простое поперечное расположение выходных отверстий с
внешним винтом для объединения выходов
• Конструкция из цельного блока повышает прочность и
• упрощает замену
• Эффективно работает в широком диапазоне температур
• Удобство мониторинга
Области применения
• Сталелитейные заводы
• Цементные заводы
• Карьерные экскаваторы

Принцип работы устройства дозирования
Выходы . . . . . . . . . . . . . . . . . . . 2-8
Рабочая температура . . . . . . . . KR, KA, KD, D:
макс. +80 °C, +176 °F
MD, KR–FKM:
макс. +120 °C, +248 °F
Смазочный материал . . . . . . . . пластичная смазка до класса NLGI 3
масло с вязкостью мин. 20 мм2/с
Рабочее давление . . . . . . . . . . макс. 400 бар, 5800 фунтов/дюйм²
Материалы . . . . . . . . . . . . . . . . оцинкованная или нержавеющая
сталь 1.4305/303 по запросу
Объём дозирования на цикл . . 0–5 см³, 0–0,3 дюймов3
или
фиксированный выход:
1.25; 2,5; 3,75; 5 см³,
0,076; 0,15; 0,23; 0,31 дюймов3,
номер для заказа по запросу
Соединительный вход
магистральной линии . . . . . . . G 3/8, 3/8 NPTF
Выходное соединение . . . . . . . G 1/4, 1/4 NPTF
Габаритные размеры . . . . . . . . мин. 148 x 94 x 54 мм
макс. 148 x 220 x 54 мм
мин. 5,83 x 3,70 x 2,13 дюймов
макс. 5,83 x 8,66 x 2,13 дюймов
