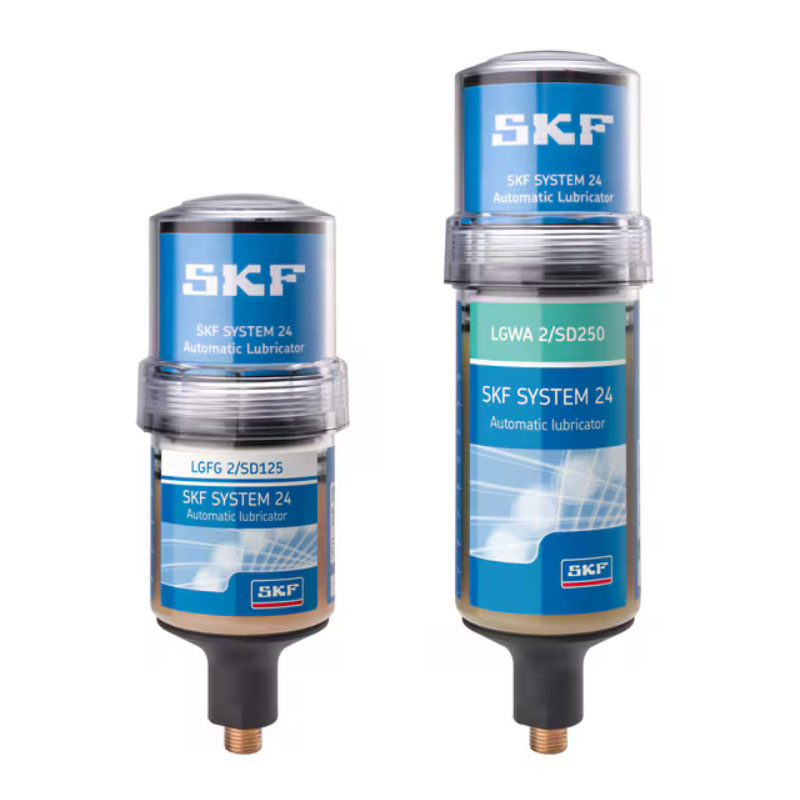

Автоматические одноточечные лубрикаторы с электромеханическим приводом серии SKF TLSD (SKF SYSTEM 24) – это простые и надежные устройства, предназначенные для автоматической подачи смазки в подшипниковые узлы и другие точки смазки. Они идеально подходят для работы в условиях перепадов температур, а также в случаях, когда требуется дистанционная установка лубрикатора из-за вибраций, ограниченного пространства или опасных сред. Лубрикаторы SKF серии TLSD заполняются пластичными смазками SKF, специально разработанными для подшипниковых узлов. Расход смазочного материала не зависит от температуры, а максимальное давление подачи составляет 5 бар в течение всего времени работы.
Преимущества автоматических лубрикаторов SKF серии TLSD:
- Надежность и простота в эксплуатации.
- Независимость расхода смазочного материала от температуры.
- Высокое давление подачи (до 5 бар).
- Визуальный контроль за уровнем смазки благодаря прозрачному резервуару.
- Светодиодная индикация рабочего состояния лубрикатора.
- Сменные наборы, включающие аккумуляторную батарею.
- Готовность к использованию (в комплекте приводной блок, аккумулятор, контейнер со смазкой и опорная плита).
- Возможность установки на месте и удаленной установки.
- Программа SKF DialSet для расчета оптимального расхода смазочного материала.
- Широкий ассортимент дополнительных принадлежностей.
Автоматические лубрикаторы SKF серии TLSD решают следующие проблемы:
- Обеспечивают надежную и непрерывную подачу смазки, что увеличивает срок службы оборудования.
- Снижают затраты на обслуживание, так как не требуют ручной смазки.
- Повышают безопасность, особенно в труднодоступных и опасных зонах.
- Оптимизируют расход смазочного материала.
Примеры использования:
- Ответственное оборудование, где требуется высокая надежность и дополнительный мониторинг.
- Оборудование в зонах с ограниченным доступом и опасных зонах.
- Оборудование, требующее больших объемов смазочного материала.
Как начать использовать:
- Определите точки смазки, которые необходимо автоматизировать.
- Выберите подходящую модель лубрикатора SKF TLSD, исходя из требований к объему смазки и условиям эксплуатации.
- Приобретите лубрикатор и необходимые принадлежности.
- Установите лубрикатор в соответствии с инструкцией.
- Используйте программу SKF DialSet для расчета оптимального расхода смазочного материала.
Автоматические одноточечные лубрикаторы SKF серии TLSD – это эффективное решение для автоматизации процесса смазки, которое обеспечивает надежность, экономию и безопасность. Они помогут вам оптимизировать обслуживание оборудования и продлить срок его службы.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и подбора оптимального решения для ваших задач.
|
Ссылки Принадлежности для автоматических лубрикаторов Программа для вычисления интервалов повторного смазывания SKF DialSet |
Документация Брошюра «Автоматические лубрикаторы SKF» (1.3 MB) |
|
Информация о продукции |
||
|
A . |
Привод — TLSD 1-DS |
|
|
B . |
Сменный набор — например, LGWA 2/SD250 |
|
|
C . |
Опорная панель |
|
|
Настройка привода |
||
|
A . |
Прозрачная крышка обеспечивает лёгкий визуальный контроль настроек лубрикатора |
|
|
B . |
Лубрикатор может быть запрограммирован на подачу смазочного материала в течение 1, 2, 3, 4, 6, 8, 9, 10 и 12 месяцев. |
|
|
C . |
Для работы с двумя типами картриджей может использоваться один и тот же привод. Для этого переключатель устанавливается в соответствующее положение 125 или 250 мл. |
|
|
D . |
Светодиодные индикаторы состояния в виде двух «светофоров» видны со всех сторон лубрикатора. |
|
|
|
Цвета светодиодных индикаторов имеют следующие значения |
|
|
Зелёный: нормальная работа лубрикатора. Жёлтый: нормальная работа лубрикатора, но скоро потребуется его обслуживание. |
||
|
Жёлтый цвет служит в качестве предварительного предупреждения |
||
|
Красный: лубрикатор не работает |
||
|

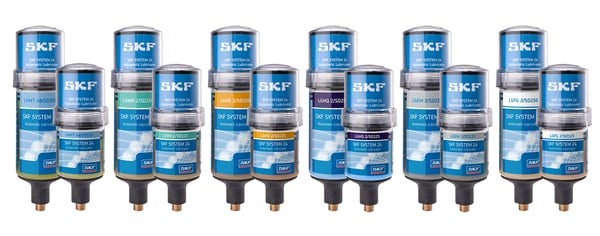

Данные для оформления заказа — устройства в сборе |
|||
|
Пластичная смазка |
Описание |
Полный лубрикатор 125 мл |
Полный лубрикатор 250 мл |
|
Антизадирная пластичная смазка для высоких нагрузок и широкого диапазона температур |
TLSD 125/WA2 |
TLSD 250/WA2 |
|
|
Высоковязкая пластичная смазка с твёрдыми смазочными добавками |
TLSD 125/EM2 |
TLSD 250/EM2 |
|
|
Антизадирная, высоковязкая, высокотемпературная |
TLSD 125/HB2 |
TLSD 250/HB2 |
|
|
Высокотемпературная с улучшенными характеристиками |
TLSD 125/HQ2 |
TLSD 250/HQ2 |
|
|
Пищевая промышленность, многоцелевая |
TLSD 125/FG2 |
TLSD 250/FG2 |
|
|
Масло для цепей |
|
|
|
|
Среднетемпературное масло |
TLSD 125/HMT68 |
TLSD 250/HMT68 |
|
|

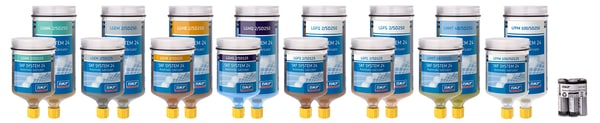

Картриджи |
|||
|
Пластичная смазка |
Описание |
Комплект картриджей 125 мл |
Комплект картриджей 250 мл |
|
Многоцелевая антизадирная смазка |
LGWA 2/SD125 |
LGWA 2/SD250 |
|
|
Высокие нагрузки, медленное вращение |
LGEM 2/SD125 |
LGEM 2/SD250 |
|
|
Высокая температура, нагрузки, подшипники скольжения |
LGHB 2/SD125 |
LGHB 2/SD250 |
|
|
Высокотемпературная с улучшенными характеристиками |
LGHQ 2/SD125 |
LGHQ 2/SD250 |
|
|
Пищевая промышленность, многоцелевая |
LGFG 2/SD125 |
LGFG 2/SD250 |
|
|
Пищевая промышленность, высокие нагрузки, широкий диапазон температур |
LGFQ 2/SD125 |
LGFQ 2/SD250 |
|
|
Масло для цепей |
|
|
|
|
Среднетемпературное масло |
LHMT 68/SD125 |
LHMT 68/SD250 |
|
|
Совместимое с пищевыми продуктами масло, одобренное NSF по категории H1 |
LFFM 100/SD125 |
LFFM 100/SD250 |
|
|
Технические характеристики |
||
|
Обозначение |
|
TLSD 125 и TLSD 250 |
|
Объём пластичной смазки |
– TLSD 125 |
125 мл (4,2 амер. жидкой унции) |
|
– TLSD 250 |
250 мл (8,5 амер. жидкой унции) |
|
|
Время опорожнения |
|
Настраивается пользователем: 1, 2, 3, 4, 6, 8, 9, 10 и 12 месяцев |
|
Минимальная подача пластичной смазки |
– TLSD 125 |
0,3 мл (0,01 амер. жидкой унции) в день |
|
– TLSD 250 |
0,7 мл (0,02 амер. жидкой унции) в день |
|
|
Максимальная подача пластичной смазки |
– TLSD 125 |
4,1 мл (0,13 амер. жидкой унции) в день |
|
– TLSD 250 |
8,3 мл (0,28 амер. жидкой унции) в день |
|
|
Диапазон температур окружающей среды |
|
от 0 до 50 °C (от 30 до 120 °F) |
|
Максимальное рабочее давление |
|
5 бар (75 фунтов/дюйм²) |
|
Механизм привода |
|
Электромеханический |
|
Соединительная резьба |
|
G1/4 |
|
Максимальная длина трубопровода для подачи смазочного материала: |
– пластичная смазка |
До 3 метров (10 футов) 1) |
|
– масло |
До 5 метров (16 футов) |
|
|
Светодиодные индикаторы состояния |
– Зелёный (каждые 30 с) |
OK |
|
– Жёлтый (каждые 30 с) |
Предварительное предупреждение, низкий уровень заряда батареи |
|
|
– Жёлтый (каждые 5 с) |
Предварительное предупреждение, высокое обратное давление |
|
|
– Красный (каждые 5 с) |
Предупреждение, лубрикатор не работает, ошибка |
|
|
– Красный (каждые 2 с) |
Предупреждение, пустой картридж |
|
|
Класс защиты лубрикатора в сборе |
|
IP 65 |
|
Батарея |
TLSD 1-BAT |
Марганцево-щелочная, 4,5 В, 2,7 Ач |
|
Дополнительная батарея (для работы в условиях низких температур) |
TLSD 1-BATC |
4,5 В, 2,7 Ач/ литиевая |
|
Рекомендуемая температура хранения |
|
20 °C (70 °F) |
|
Срок хранения лубрикатора |
|
3 года 2) |
|
(2 года для смазочных материалов и масел, совместимых с пищевыми продуктами) |
||
|
Общий вес (вкл. упаковку) |
– TLSD 125 |
635 г (22,5 унции) |
|
– TLSD 250 |
800 г (28,2 унции) |
|
|
1) Максимальная длина трубопровода зависит от температуры окружающей среды, типа пластичной смазки и обратного давления, создаваемого оборудованием. |
||
|
2) Срок хранения 3 года с даты производства, указанной на боковой стороне резервуара. Резервуар и аккумуляторная батарея могут использоваться в течение 12 месяцев даже если активация произошла спустя 3 года с даты производства. |
||
|
Запасные части |
|
|
Обозначение |
Описание |
|
TLSD 1-BAT |
Батарея |
|
TLSD 1-BATC |
Литиевая батарея (для работы в условиях низких температур) |
|
TLSD 1-DS |
Привод, пластмассовая крышка и опорная панель |
|
TLSD 1-CAP |
Крышка привода |
|
TLSD 1-SP |
Опорная панель |
|
TLSD 1-SPV |
Опорная панель со встроенным обратным клапаном |
