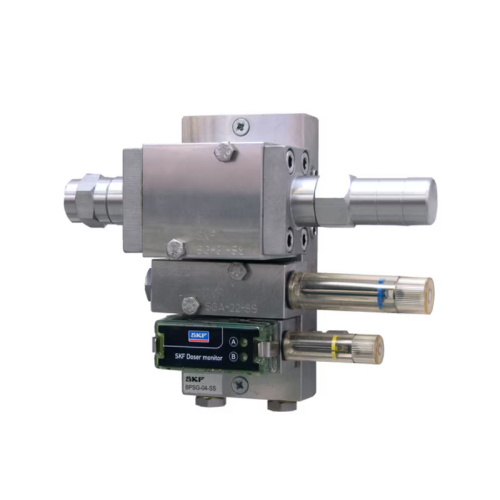

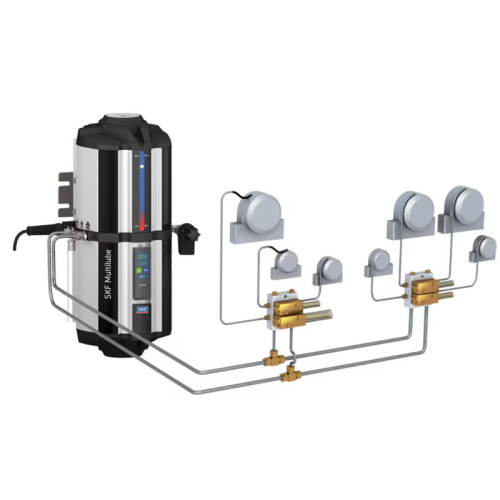

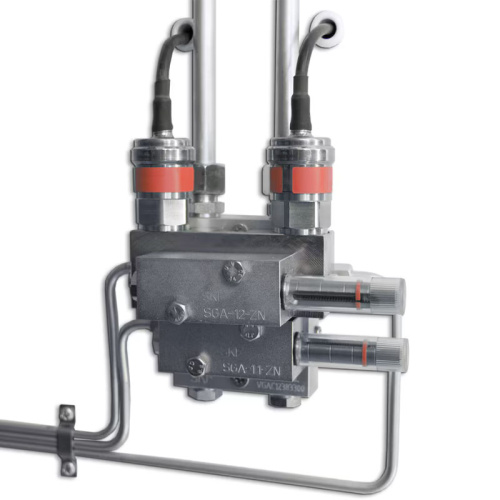

Дозирующие устройства SG и SGA — это ключевые компоненты двухлинейных систем смазывания, предназначенные для точного распределения смазочного материала к точкам смазки. Их модульная конструкция с отдельной опорной панелью обеспечивает гибкость и простоту модификации системы. Устройства работают следующим образом: смазочный материал под давлением подается по двум линиям, а дозаторы контролируют и распределяют его в заданных объемах к каждой точке смазки. Это гарантирует надежное и равномерное смазывание даже в сложных промышленных условиях.
Преимущества
· Универсальность и прочность: Модульная конструкция облегчает модификацию и техническое обслуживание, минимизируя необходимость в дорогостоящей трубной обвязке.
· Коррозионная стойкость: Изготовление из оцинкованной углеродистой или нержавеющей стали AISI-316 L обеспечивает долговечность в агрессивных средах.
· Совместимость: Подходят для смазочных материалов до класса NLGI 2 включительно, что делает их применимыми в широком спектре задач.
Какие проблемы решает
· Обеспечивает точное и надежное смазывание, предотвращая износ и повреждение оборудования.
· Минимизирует простои оборудования за счет автоматизации процесса смазывания.
· Снижает затраты на техническое обслуживание и замену деталей.
· Позволяет смазывать труднодоступные узлы.
Примеры использования
· Целлюлозно-бумажная промышленность: смазывание подшипников и механизмов в условиях высокой влажности и агрессивных химических сред.
· Металлургия: обеспечение надежной смазки прокатных станов, прессов и другого тяжелого оборудования, работающего при высоких температурах и нагрузках.
· Тяжёлая промышленность: использование в горнодобывающей, цементной и других отраслях, где требуется надежное смазывание крупногабаритных и тяжелонагруженных узлов.
Как начать использовать
Для внедрения дозирующих устройств SG / SGA в вашу систему смазывания рекомендуется:
· Определить точки смазки и необходимые объемы смазочного материала.
· Выбрать подходящие размеры дозирующих устройств из шести доступных вариантов.
· Установить опорные панели BPSG из алюминия или нержавеющей стали.
· Обратиться к специалистам компании Lubrication Systems для получения консультации и помощи в подборе оптимального решения.
Дозирующие устройства SG / SGA представляют собой надежное и эффективное решение для двухлинейных систем смазывания. Их прочная конструкция и универсальность делают их идеальным выбором для широкого спектра промышленных применений.
Обращайтесь к специалистам компании Lubrication Systems для получения профессиональной консультации и подбора оптимального решения для вашей системы смазывания.
|
Технические характеристики |
||
|
Принцип работы |
дозирующие устройства |
|
|
Выходы |
1–12 |
|
|
Смазочный материал |
масло и пластичные смазки NLGI 000–2 |
|
|
Рабочая температура |
от −25 до +80 °C |
от −13 до +176 °F |
|
Рабочее давление |
||
|
SGA 01 |
макс. 250 бар |
3625 фунтов/дюйм² |
|
SG / SGA 1-5 |
макс. 300 бар |
4350 фунтов/дюйм² |
|
Материалы |
оцинкованная углеродистая или нержавеющая сталь |
|
|
Объём дозирования на ход подачи |
0,17–98 см³ |
0,01–5,98 дюйма³ |
|
Выходное соединение |
BSPP и NPTF |
|
|
Размеры |
||
|
мин. |
73 x 30 x 30 мм |
2,87 x 1,18 x 1,18 дюйма |
|
макс. |
307 x 62 x 60 мм |
12,08 x 2,44 x 2,36 дюйма |
|
Информация для заказа |
|||||
|
Номер детали |
Обозначение |
Выход |
Выходы |
Материал |
|
|
|
см3/ступица |
дюймы3/ступица |
|
||
|
12387460 |
SGA-011-ZN |
0,30–1,45 |
0,02–0,09 |
1 |
Оцинкованная углеродистая сталь |
|
12387560 |
SGA-11-ZN |
0,50–2,55 |
0,03–0,16 |
1 |
Оцинкованная углеродистая сталь |
|
12387660 |
SGA-21-ZN |
1,50–8,75 |
0,09–0,53 |
1 |
Оцинкованная углеродистая сталь |
|
12388110 |
SG-31-ZN 1) |
8,5–56,0 |
0,52–3,42 |
1 |
Оцинкованная углеродистая сталь |
|
|
|||||
|
12387510 |
SGA-012-ZN |
0,15–0,70 |
0,01–0,04 |
2 |
Оцинкованная углеродистая сталь |
|
12387610 |
SGA-12-ZN |
0,25–1,25 |
0,02–0,08 |
2 |
Оцинкованная углеродистая сталь |
|
12387710 |
SGA-22-ZN |
0,70–4,35 |
0,04–0,27 |
2 |
Оцинкованная углеродистая сталь |
|
12388160 |
SG-32-ZN 1) |
4,30–28,00 |
0,26–1,71 |
2 |
Оцинкованная углеродистая сталь |
|
|
|||||
|
12386560 |
SGA-011-SS |
0,30–1,45 |
0,02–0,09 |
1 |
Нержавеющая сталь |
|
12386660 |
SGA-11-SS |
0,50–2,55 |
0,03–0,16 |
1 |
Нержавеющая сталь |
|
12386760 |
SGA-21-SS |
1,50–8,75 |
0,09–0,53 |
1 |
Нержавеющая сталь |
|
|
|||||
|
12386610 |
SGA-012-SS |
0,15–0,70 |
0,01–0,04 |
2 |
Нержавеющая сталь |
|
12386710 |
SGA-12-SS |
0,25–1,25 |
0,02–0,08 |
2 |
Нержавеющая сталь |
|
12386810 |
SGA-22-SS |
0,70–4,35 |
0,04–0,27 |
2 |
Нержавеющая сталь |
|
|
|||||
|
12387160 |
SG-31-SS 1) |
8,5–56,0 |
0,297–1,941 |
1 |
Нержавеющая сталь |
|
12387260 |
SG-41-SS 1) |
10,96–52,57 |
0,668–3,208 |
1 |
Нержавеющая сталь |
|
12387360 |
SG-51-SS 1) |
48,03–100,45 |
2,930–6,129 |
1 |
Нержавеющая сталь |
|
|
|||||
|
12387210 |
SG-32-SS 1) |
4,88–31,81 |
0,297–1,941 |
2 |
Нержавеющая сталь |
|
12387310 |
SG-42-SS 1) |
10,96–52,57 |
0,668–3,208 |
2 |
Нержавеющая сталь |
|
12387410 |
SG-52-SS 1) |
48,03–100,45 |
2,930–6,129 |
2 |
Нержавеющая сталь |
|
|
|||||
|
12387470 |
SGA-011-ZN-WI 2) 3) |
0,17–0,79 |
0,010–0,048 |
1 |
Оцинкованная углеродистая сталь |
|
12387570 |
SGA-11-ZN-WI 2) 3) |
0,28–1,42 |
0,017–0,086 |
1 |
Оцинкованная углеродистая сталь |
|
12387670 |
SGA-21-ZN-WI 2) 3) |
0,80–4,94 |
0,048–0,301 |
1 |
Оцинкованная углеродистая сталь |
|
|
|||||
|
12387520 |
SGA-012-ZN-WI 2) 3) |
0,17–0,79 |
0,010–0,048 |
2 |
Оцинкованная углеродистая сталь |
|
12387620 |
SGA-12-ZN-WI 2) 3) |
0,28–1,42 |
0,017–0,086 |
2 |
Оцинкованная углеродистая сталь |
|
12387720 |
SGA-22-ZN-WI 2) 3) |
0,80–4,94 |
0,048–0,301 |
2 |
Оцинкованная углеродистая сталь |
|
|
|||||
|
12387525 |
SGA-011-ZN-NI 3) |
0,17–0,79 |
0,010–0,048 |
1 |
Оцинкованная углеродистая сталь, без механического индикатора |
|
12387625 |
SGA-11-ZN-NI 3) |
0,28–1,42 |
0,017–0,086 |
1 |
Оцинкованная углеродистая сталь, без механического индикатора |
|
12387680 |
SGA-21-ZN-NI 3) |
0,80–4,94 |
0,048–0,301 |
1 |
Оцинкованная углеродистая сталь, без механического индикатора |
|
|
|||||
|
12387530 |
SGA-012-ZN-NI 3) |
0,17–0,79 |
0,010–0,048 |
2 |
Оцинкованная углеродистая сталь, без механического индикатора |
|
12387630 |
SGA-12-ZN-NI 3) |
0,28–1,42 |
0,017–0,086 |
2 |
Оцинкованная углеродистая сталь, без механического индикатора |
|
12387685 |
SGA-22-ZN-NI 3) |
0,80–4,94 |
0,048–0,301 |
2 |
Оцинкованная углеродистая сталь, без механического индикатора |
1)Для такой конструкции требуются два места на опорной панели
2)В моделях WI со стороны индикатора имеется металлический индикаторный штифт (штифт выдвигается и втягивается)
3)Для моделей WI и NI предоставляются дозирующие винты трёх разных размеров
Принадлежности
|
Опорные панели BSPG |
||||
|
|
||||
|
Номер детали |
Обозначение |
Соединения |
Материал |
|
|
|
входное |
выходное |
|
|
|
12383250 |
BPSG-01-AL |
BSPP 1/4 |
BSPP 1/8 |
анодированный алюминий |
|
12383300 |
BPSG-02-AL |
BSPP 1/4 |
BSPP 1/8 |
анодированный алюминий |
|
12383350 |
BPSG-03-AL |
BSPP 1/4 |
BSPP 1/8 |
анодированный алюминий |
|
12383400 |
BPSG-04-AL |
BSPP 1/4 |
BSPP 1/8 |
анодированный алюминий |
|
12383450 |
BPSG-05-AL |
BSPP 1/4 |
BSPP 1/8 |
анодированный алюминий |
|
12383500 |
BPSG-06-AL |
BSPP 1/4 |
BSPP 1/8 |
анодированный алюминий |
|
|
||||
|
12384300 |
BPSG-01-SS |
BSPP 1/4 |
BSPP 1/8 |
нержавеющая сталь |
|
12384350 |
BPSG-02-SS |
BSPP 1/4 |
BSPP 1/8 |
нержавеющая сталь |
|
12384400 |
BPSG-03-SS |
BSPP 1/4 |
BSPP 1/8 |
нержавеющая сталь |
|
12384450 |
BPSG-04-SS |
BSPP 1/4 |
BSPP 1/8 |
нержавеющая сталь |
|
12384500 |
BPSG-05-SS |
BSPP 1/4 |
BSPP 1/8 |
нержавеющая сталь |
|
12384550 |
BPSG-06-SS |
BSPP 1/4 |
BSPP 1/8 |
нержавеющая сталь |
|
|
||||
|
12384600 |
BPSG-01-SS-U |
NPTF 1/4 |
NPTF 1/8 |
нержавеющая сталь |
|
12384600 |
BPSG-02-SS-U |
NPTF 1/4 |
NPTF 1/8 |
нержавеющая сталь |
|
12384600 |
BPSG-03-SS-U |
NPTF 1/4 |
NPTF 1/8 |
нержавеющая сталь |
|
12384600 |
BPSG-04-SS-U |
NPTF 1/4 |
NPTF 1/8 |
нержавеющая сталь |
|
12384600 |
BPSG-05-SS-U |
NPTF 1/4 |
NPTF 1/8 |
нержавеющая сталь |
|
12384600 |
BPSG-06-SS-U |
NPTF 1/4 |
NPTF 1/8 |
нержавеющая сталь |
|
|
||||
|
12386350 |
SGA-0-AL |
BSPP 1/4 |
BSPP 1/8 |
анодированный алюминий |
|
12386400 |
SGA-0-SS |
BSPP 1/4 |
BSPP 1/8 |
нержавеющая сталь |
|
Устройство контроля для дозаторов |
||
|
|
Номер детали |
Обозначение |
|
|
12388184 |
Устройство контроля для дозаторов SGA-2 |
|
12388188 |
Устройство контроля для дозаторов SG-3-4-5 |
|
|
12388192 |
Распределительная коробка устройства контроля для дозаторов |
|
|
12771677 |
Удлинительный кабель устройства контроля для дозаторов M 12, длина 1 м |
|
|
12771678 |
Удлинительный кабель устройства контроля для дозаторов M 12, длина 5 м |
|
