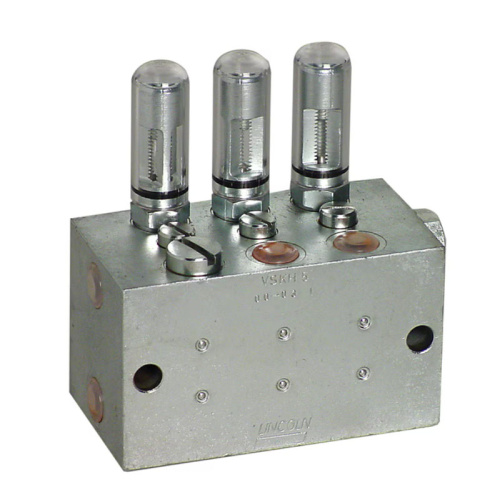

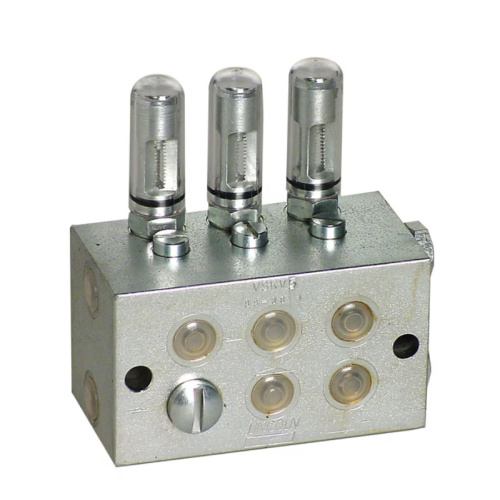

Дозирующие устройства VSL представляют собой надежные компоненты, разработанные для двухлинейных систем смазывания, работающих под давлением до 400 бар. Изготовленные из оцинкованной стали, они обеспечивают высокую прочность и долговечность. Каждое устройство может иметь до восьми выходов, причем каждая пара оснащена индикатором для визуального контроля процесса смазывания. Для более точного мониторинга предусмотрена возможность установки бесконтактных переключателей или датчиков положения поршня. Дополнительно, устройства VSL могут быть изготовлены из коррозионностойких материалов для работы в агрессивных средах.
Преимущества
- Простота установки и обслуживания: Благодаря удобному расположению отверстий и внешним винтам, монтаж и демонтаж устройств VSL осуществляется быстро и легко.
- Высокая прочность и надежность: Цельноблочная конструкция обеспечивает повышенную прочность и устойчивость к механическим повреждениям.
- Эффективная работа в широком диапазоне температур: Устройства VSL сохраняют свои рабочие характеристики в различных климатических условиях.
- Удобный мониторинг: Визуальные индикаторы и возможность установки датчиков позволяют оперативно контролировать процесс смазывания.
Какие проблемы решает
- Обеспечивает точную и надежную подачу смазки в труднодоступные точки оборудования.
- Снижает износ оборудования и продлевает срок его службы.
- Уменьшает затраты на техническое обслуживание и ремонт.
- Повышает безопасность производства за счет автоматизации процесса смазывания.
Примеры использования
- Цементные заводы: Смазывание подшипников и других узлов вращающихся печей, мельниц и конвейеров.
- Карьерные экскаваторы: Смазывание шарнирных соединений, гидроцилиндров и других элементов.
- Сталелитейные заводы: Смазывание прокатных станов, конвейеров и другого оборудования, работающего в условиях высоких температур и нагрузок.
Как начать использовать
Для того чтобы начать использовать дозирующие устройства VSL в вашей системе смазывания, рекомендуется обратиться к специалистам компании Lubrication Systems. Они помогут вам подобрать оптимальное решение, учитывая особенности вашего оборудования и условия эксплуатации.
Дозирующие устройства VSL являются надежным и эффективным решением для двухлинейных систем смазывания. Их использование позволяет значительно повысить надежность и долговечность оборудования, а также снизить затраты на его обслуживание.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и подбора оптимального решения для вашей системы смазывания.
|
Технические характеристики |
||
|
Принцип работы |
дозирующие устройства |
|
|
Выходы |
1–8 |
|
|
Смазочный материал |
Пластичные смазки до класса консистенции NLGI 3 включительно |
|
|
|
Масло вязкостью минимум 20 мм²/с |
|
|
Рабочая температура |
||
|
KR, KA, KD, D |
макс. +80 °C |
+176 °F |
|
MD, KR-FKM |
макс. +120 °C |
+248 °F |
|
Рабочее давление |
макс. 400 бар |
5800 фунтов/дюйм² |
|
Материалы |
оцинкованная или нержавеющая сталь 1.4304/303 по запросу |
|
|
Объём дозирования |
||
|
на выход |
0–5 см³ |
0–0,3 дюйма3 |
|
версия D с фиксированным объёмом на выход |
1,25; 2,5; 3,75; 5 см³ |
0,076; 0,15; 0,23; 0,31 дюйма3 |
|
Входное соединение |
G 3/8, 3/8 NPTF |
|
|
Выходное соединение |
G 1/4, 1/4 NPTF |
|
|
Размеры |
||
|
мин. |
148 x 94 x 54 мм |
5,83 x 3,70 x 2,13 дюйма |
|
макс. |
148 x 220 x 54 мм |
5,83 x 8,66 x 2,13 дюйма |
Информация для заказа
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа.
|
Оцинкованная углеродистая сталь VSL |
||||
|
Номер детали |
Выходы |
Материал |
Индикация и мониторинг |
|
|
BSPP |
NPTF |
|
||
|
620-40062-1 |
620-40062-2 |
1 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR |
|
620-40062-3 |
620-40062-4 |
2 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR |
|
620-40062-5 |
620-40062-6 |
3 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR |
|
620-40062-7 |
620-40062-8 |
4 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR |
|
620-40064-1 |
620-40064-2 |
5 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR |
|
620-40064-3 |
620-40064-4 |
6 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR |
|
620-40064-5 |
620-40064-6 |
7 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR |
|
620-40064-7 |
620-40064-8 |
8 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR |
|
|
||||
|
620-40527-1 |
- |
1 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; U-образное уплотнение из фторкаучука (FKM) |
|
620-40526-1 |
620-40937-2 |
2 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; U-образное уплотнение из фторкаучука (FKM) |
|
620-40526-9 |
- |
3 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; U-образное уплотнение из фторкаучука (FKM) |
|
620-40526-4 |
620-40937-4 |
4 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; U-образное уплотнение из фторкаучука (FKM) |
|
620-40526-5 |
- |
5 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; U-образное уплотнение из фторкаучука (FKM) |
|
620-40526-6 |
620-40937-6 |
6 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; U-образное уплотнение из фторкаучука (FKM) |
|
620-40526-7 |
- |
7 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; U-образное уплотнение из фторкаучука (FKM) |
|
620-40526-8 |
620-40937-8 |
8 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; U-образное уплотнение из фторкаучука (FKM) |
|
|
||||
|
620-40853-1 |
- |
1 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Датчик поршня, NP |
|
620-40853-2 |
- |
2 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Датчик поршня, NP |
|
620-40853-3 |
- |
3 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Датчик поршня, NP |
|
620-40853-4 |
- |
4 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Датчик поршня, NP |
|
620-40853-5 |
- |
5 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Датчик поршня, NP |
|
620-40853-6 |
- |
6 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Датчик поршня, NP |
|
620-40853-7 |
- |
7 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Датчик поршня, NP |
|
620-40853-8 |
- |
8 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Датчик поршня, NP |
|
|
||||
|
620-40637-2 |
- |
2 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Переходник для концевого выключателя, KA |
|
620-40637-4 |
- |
4 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Переходник для концевого выключателя, KA |
|
620-40637-6 |
- |
6 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Переходник для концевого выключателя, KA |
|
620-40637-8 |
- |
8 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Переходник для концевого выключателя, KA |
|
|
||||
|
620-40068-1 |
620-40068-2 |
1 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Концевой выключатель, KS |
|
620-40068-3 |
620-40068-4 |
2 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Концевой выключатель, KS |
|
620-40068-5 |
620-40068-6 |
3 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Концевой выключатель, KS |
|
620-40068-7 |
620-40068-8 |
4 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Концевой выключатель, KS |
|
620-40069-1 |
620-40069-2 |
5 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Концевой выключатель, KS |
|
620-40069-3 |
620-40069-4 |
6 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Концевой выключатель, KS |
|
620-40069-5 |
620-40069-6 |
7 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Концевой выключатель, KS |
|
620-40069-7 |
620-40069-8 |
8 |
Оцинкованная сталь |
Индикаторный штифт, регулируемая подача, KR; Концевой выключатель, KS |
|
Оцинкованная углеродистая сталь VSL |
||||
|
Номер детали |
Выходы |
Материал |
Индикация и мониторинг |
|
|
BSPP |
NPTF |
|
||
|
620-40065-1 |
620-40065-2 |
1 |
Оцинкованная углеродистая сталь |
Индикаторный штифт; фиксированная подача; дозирующий винт, KD |
|
620-40065-3 |
620-40065-4 |
2 |
Оцинкованная углеродистая сталь |
Индикаторный штифт; фиксированная подача; дозирующий винт, KD |
|
620-40065-5 |
620-40065-6 |
3 |
Оцинкованная углеродистая сталь |
Индикаторный штифт; фиксированная подача; дозирующий винт, KD |
|
620-40065-7 |
620-40065-8 |
4 |
Оцинкованная углеродистая сталь |
Индикаторный штифт; фиксированная подача; дозирующий винт, KD |
|
620-40066-1 |
620-40066-2 |
5 |
Оцинкованная углеродистая сталь |
Индикаторный штифт; фиксированная подача; дозирующий винт, KD |
|
620-40066-3 |
620-40066-4 |
6 |
Оцинкованная углеродистая сталь |
Индикаторный штифт; фиксированная подача; дозирующий винт, KD |
|
620-40066-5 |
620-40066-6 |
7 |
Оцинкованная углеродистая сталь |
Индикаторный штифт; фиксированная подача; дозирующий винт, KD |
|
620-40066-7 |
620-40066-8 |
8 |
Оцинкованная углеродистая сталь |
Индикаторный штифт; фиксированная подача; дозирующий винт, KD |
|
|
||||
|
620-40063-1 |
620-40063-2 |
1 |
Оцинкованная углеродистая сталь |
Дозирующий винт, D |
|
620-40063-3 |
620-40063-4 |
2 |
Оцинкованная углеродистая сталь |
Дозирующий винт, D |
|
620-40063-5 |
620-40063-6 |
3 |
Оцинкованная углеродистая сталь |
Дозирующий винт, D |
|
620-40063-7 |
620-40063-8 |
4 |
Оцинкованная углеродистая сталь |
Дозирующий винт, D |
|
620-40067-1 |
620-40067-2 |
5 |
Оцинкованная углеродистая сталь |
Дозирующий винт, D |
|
620-40067-3 |
620-40067-4 |
6 |
Оцинкованная углеродистая сталь |
Дозирующий винт, D |
|
620-40067-5 |
620-40067-6 |
7 |
Оцинкованная углеродистая сталь |
Дозирующий винт, D |
|
620-40067-7 |
620-40067-8 |
8 |
Оцинкованная углеродистая сталь |
Дозирующий винт, D |
|
VSL–MD.. , с соединительной резьбой BSPP |
||||
|
Номер детали |
Выходы |
Материал |
||
|
|
Дозирующее устройство |
Регулирующая втулка |
Защитная крышка |
|
|
620-41125-1 |
1 |
оцинкованная сталь |
латунь |
латунь |
|
620-41079-6 |
1 |
оцинкованная сталь |
латунь |
пластик |
|
620-41079-2 |
2 |
оцинкованная сталь |
латунь |
латунь |
|
620-41125-2 |
2 |
оцинкованная сталь |
латунь |
пластик |
|
620-41125-3 |
3 |
оцинкованная сталь |
латунь |
латунь |
|
620-41079-7 |
3 |
оцинкованная сталь |
латунь |
пластик |
|
620-41079-4 |
4 |
оцинкованная сталь |
латунь |
латунь |
|
620-41125-4 |
4 |
оцинкованная сталь |
латунь |
пластик |
|
620-41125-5 |
5 |
оцинкованная сталь |
латунь |
латунь |
|
620-41079-8 |
5 |
оцинкованная сталь |
латунь |
пластик |
|
620-41079-5 |
6 |
оцинкованная сталь |
латунь |
латунь |
|
620-41125-6 |
6 |
оцинкованная сталь |
латунь |
пластик |
|
620-41125-7 |
7 |
оцинкованная сталь |
латунь |
латунь |
|
620-41079-9 |
7 |
оцинкованная сталь |
латунь |
пластик |
|
620-41079-3 |
8 |
оцинкованная сталь |
латунь |
латунь |
|
620-41125-8 |
8 |
оцинкованная сталь |
латунь |
пластик |
Сконфигурировать изделие, скачать файл CAD
Принадлежности
|
Сварные пластины |
|
|
Номер детали |
Модель |
|
432-21791-1 |
VSG2/VSL2 |
|
432-21792-1 |
VSG4/VSL4 |
|
432-21793-1 |
VSG6/VSL6 |
|
432-21794-1 |
VSG8/VSL8 |
|
Удлинители |
|
|
Номер детали |
Модель |
|
420-24832-1 |
VSL |
|
420-22140-1 |
VSL |
|
Дозирующие винты |
|||
|
Номер детали |
Выход |
Материал |
|
|
|
см3 |
дюймы3 |
|
|
303-17509-1 |
1,25 |
0,49 |
сталь |
|
303-17510-1 |
2,50 |
0,98 |
сталь |
|
303-17511-1 |
3,75 |
1,48 |
сталь |
|
303-17512-1 |
5,00 |
1,97 |
сталь |
|
|
|||
|
303-16106-1 |
2,50 |
0,98 |
нержавеющая сталь 1.4305/303 |
|
303- 19809- 1 |
3,75 |
1,48 |
нержавеющая сталь 1.4305/303 |
|
303-19760-1 |
5,00 |
1,97 |
нержавеющая сталь 1.4305/303 |
|
Магнитный индикатор |
||||
|
|
Номер детали |
Объём дозирования |
Материал защитной крышки |
|
|
|
см3 |
дюймы3 |
|
|
|
520-33103-1 |
1,25 |
0,49 |
латунь |
|
520-33104-1 |
2,50 |
0,98 |
латунь |
|
|
520-33108-1 |
3,75 |
1,48 |
латунь |
|
|
520-33074-1 |
5,00 |
1,97 |
латунь |
|
|
|
||||
|
520-33274-1 |
1,25 |
0,49 |
пластик |
|
520-33275-1 |
2,50 |
0,98 |
пластик |
|
|
520-33276-1 |
3,75 |
1,48 |
пластик |
|
|
520-33277-1 |
5,00 |
1,97 |
пластик |
|
|
Обратные клапаны |
|||
|
|
Номер детали |
Трубопровод, ø |
Обозначение |
|
223-13052-1 |
6 |
GERV 6-S G 1/4 AVCF |
|
223-13052-2 |
8 |
GERV 8-L G 1/4 AVCF |
|
|
223-13052-3 |
10 |
GERV 10-L G 1/4 AVCF |
|
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.
Мы доставляем заказы во все города Республики Казахстан, Узбекистан, Кыргызстан и Азербайджан.
Варианты доставки заказа:
1. Доставка "День в день" (только для г. Шымкент)
Доставка осуществляется по будням с 10 до 18 часов только по г. Шымкент. Наши менеджеры свяжутся с вами для уточнения адреса доставки и удобного для Вас времени;
2. Самовывоз со склада
Склад находится по адресу: г. Шымкент Улица Рыскулова, 1075
Для проезда на территорию требуется заранее заказывать пропуск на машину по телефону: +7 777 346 22 75
Время работы склада: по будням с 9:00 до 18:00.
3. Доставка через транспортную компанию
Доставка осуществляется во все регионы Республики Казахстан, Узбекистан, Кыргызстан и Азербайджан. Отправка товара осуществляется после внесения 100% оплаты. Стоимость доставки рассчитывается исходя из веса посылки, удаленности места доставки и выбранного вида услуги.
Если Вы хотите использовать другие варианты доставки Вашего заказа, укажите это при оформлении заказа на сайте или по телефону.
